PiFM技术及其在AMO声子极化激元研究中的应用解读

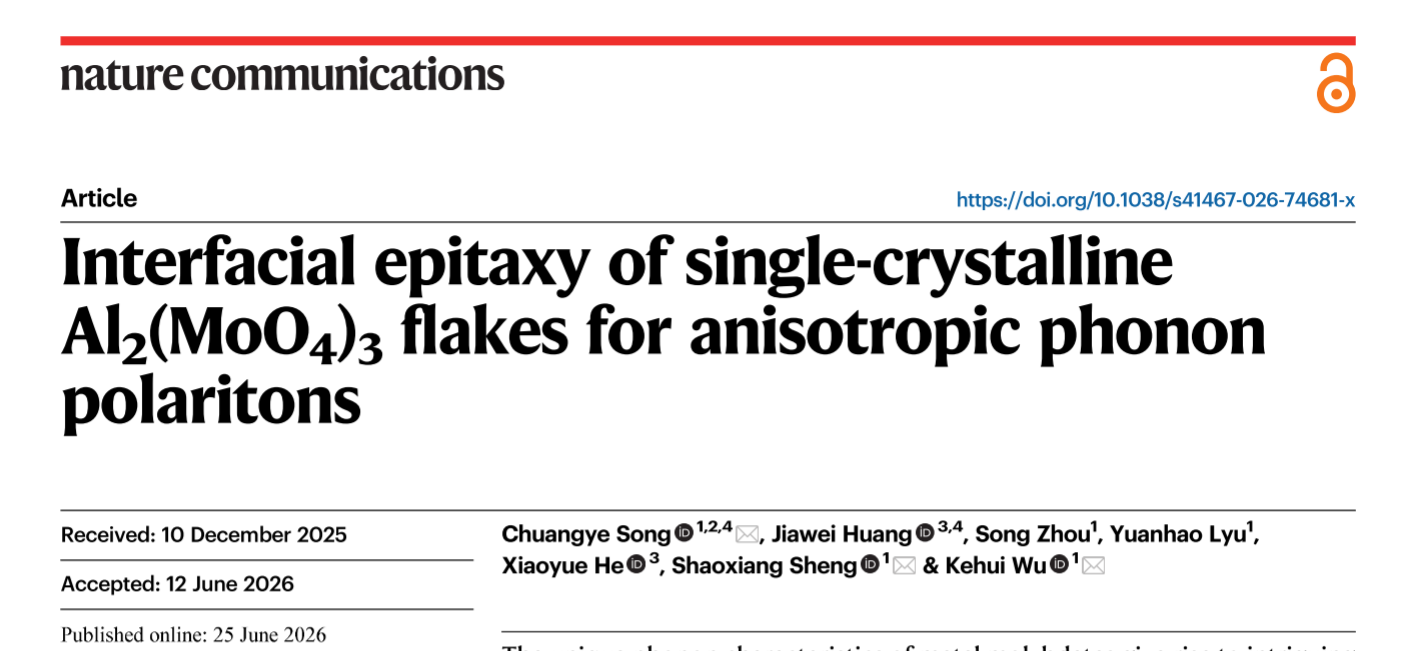

文献阅读整理出相关的内容，欢迎讨论和批评指正。点此跳转原文：DOI。

为什么研究AMO

Al₂(MoO₄)₃ 是一种单斜晶系三元金属钼酸盐（空间群P2₁/a），由共顶角的AlO₆八面体和MoO₄四面体构成。其特点：

强光-声子耦合：MoO₄四面体中的强共价键产生强烈的光学声子模式。
双曲声子极化激元：在“剩余射线带”（Reststrahlen band）内，光子与光学声子强烈耦合，形成半光-半声子的混合准粒子——声子极化激元。
面内各向异性：单斜晶格对称性赋予其面内各向异性的光学响应。

为什么要研究极化激元

光学衍射极限

在纳米光子学领域，一个长期存在的根本性挑战是光学衍射极限——传统光学无法将光聚焦到小于其波长一半的尺度（约200 nm以上），这严重制约了光电子器件的集成密度和信息处理能力。

声子极化激元（Phonon Polaritons, PhPs） 作为一种光与晶格振动强耦合形成的准粒子，能够将光场压缩至纳米甚至原子尺度，为构建超紧凑、低损耗的纳米光子器件提供了独特的物理载体。

PhPs的独特优势

声子极化激元具有较低的能量损耗，使其在器件应用中更具实际性。而在AMO这类各向异性材料中，双曲声子极化激元（Hyperbolic PhPs） 更展现出独特的优势：

高度定向传播：光能沿特定路径传播
可调色散特性：通过改变激发频率、材料厚度、材料尺寸等参数，可动态调控光场分布
强光场压缩能力：将红外光压缩至纳米波长尺度

PiFM技术

什么是PiFM

光诱导力显微镜（Photo-induced Force Microscopy, PiFM） 是一种将原子力显微镜（AFM） 的纳米级空间分辨率与红外光谱的化学鉴别能力相结合的扫描探针技术。

核心工作原理：

针尖局域增强：将入射红外激光高度压缩并增强在针尖端部（~10 nm尺度）。
光诱导力产生：当激光频率与针尖下方分子的振动频率共振时，分子被激发，改变针尖-样品间的电场分布（偶极矩变化），产生可探测的光诱导力（Photo-induced Force, PiF）。
信号检测与成像：通过检测PiF信号强度随激光波数的变化，获得局域红外吸收光谱；通过逐点扫描，获得分子振动空间分布。

优势：PiFM探测的是“力”而非“光”，其空间分辨率不受光学衍射极限限制（突破~10 nm），而传统红外光谱分辨率仅为微米级。

PiFM与拉曼光谱的互补关系

特性	PiFM	拉曼光谱
检测原理	红外吸收（偶极矩变化）	非弹性散射（极化率变化）
敏感基团	极性官能团（C=O, O-H, N-H）	非极性键（C-C, S-S），对称骨架
空间分辨率	< 10 nm	> 200 nm（衍射极限）

PiFM在PhPs研究中的核心作用

在本研究中，PiFM完成了拉曼光谱无法实现的两个关键任务：

纳米尺度声子成像：直接“看见”声子极化激元在材料内部传播形成的干涉条纹和驻波图案。
探测红外活性声子模式：探测拉曼“看不到”的声子模式（~920-950 cm^-1），这些模式落在剩余射线带内，是激发PhPs的关键。

AMO材料中的声子极化激元研究

AMO单晶的界面外延生长

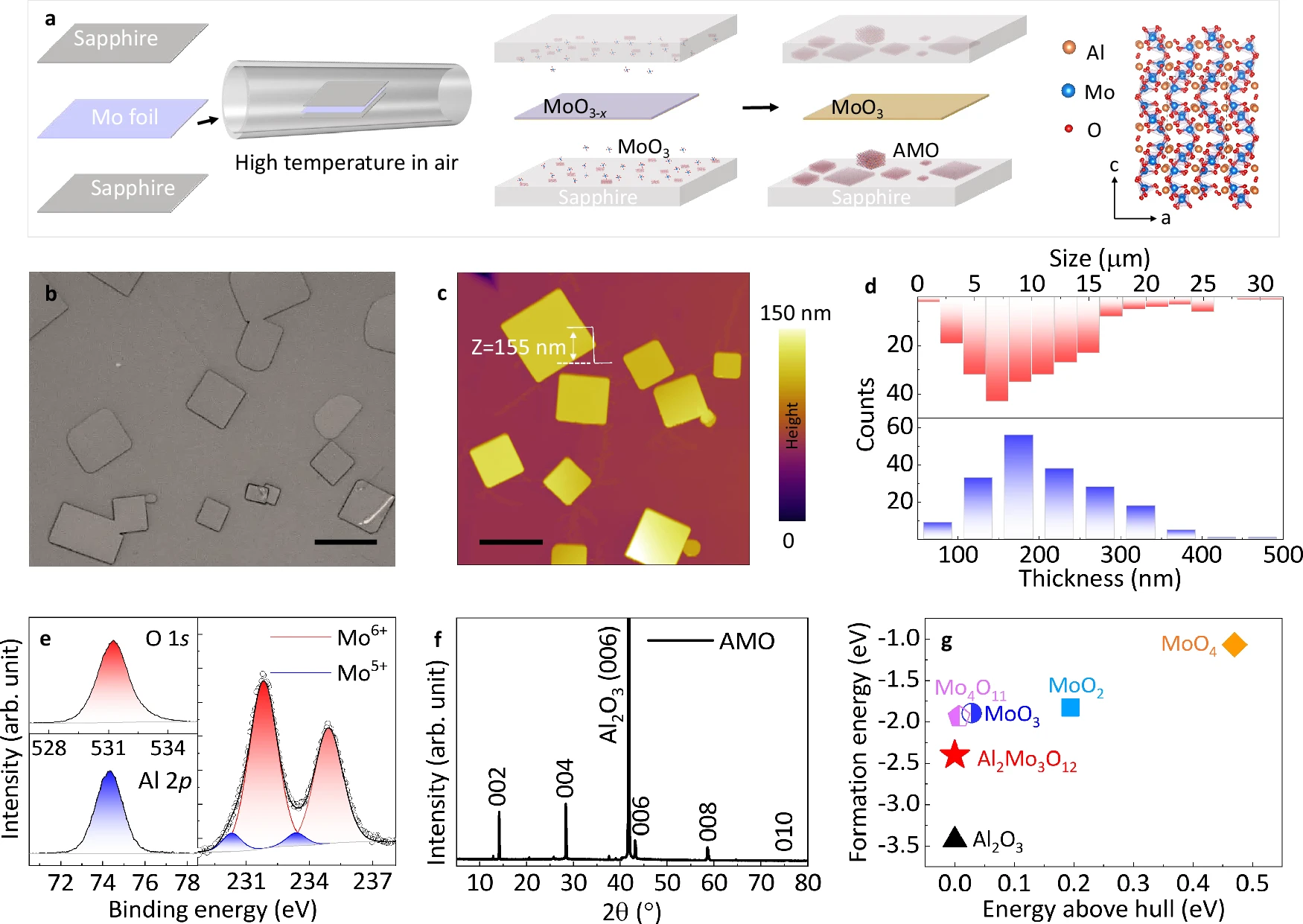

研究采用空间限制合成AMO单晶薄片：将钼箔夹在两片蓝宝石衬底之间形成“三明治”结构，在空气中加热至700°C。加热过程中钼箔氧化升华，提供连续蒸气源，与蓝宝石表面反应生成AMO薄片。薄片厚度50-500 nm，尺寸1-50 μm。

采用了多种表征手段：
- XRD：仅出现(00l)衍射峰，确认(00l)面平行于衬底表面，(008)面晶面间距12.57 Å与理论值一致
- XPS：仅检测到Al、Mo、O元素，Mo 3d谱图显示Mo⁶⁺为主（含少量Mo⁵⁺，相对比例约13.29），接近理想化学计量比

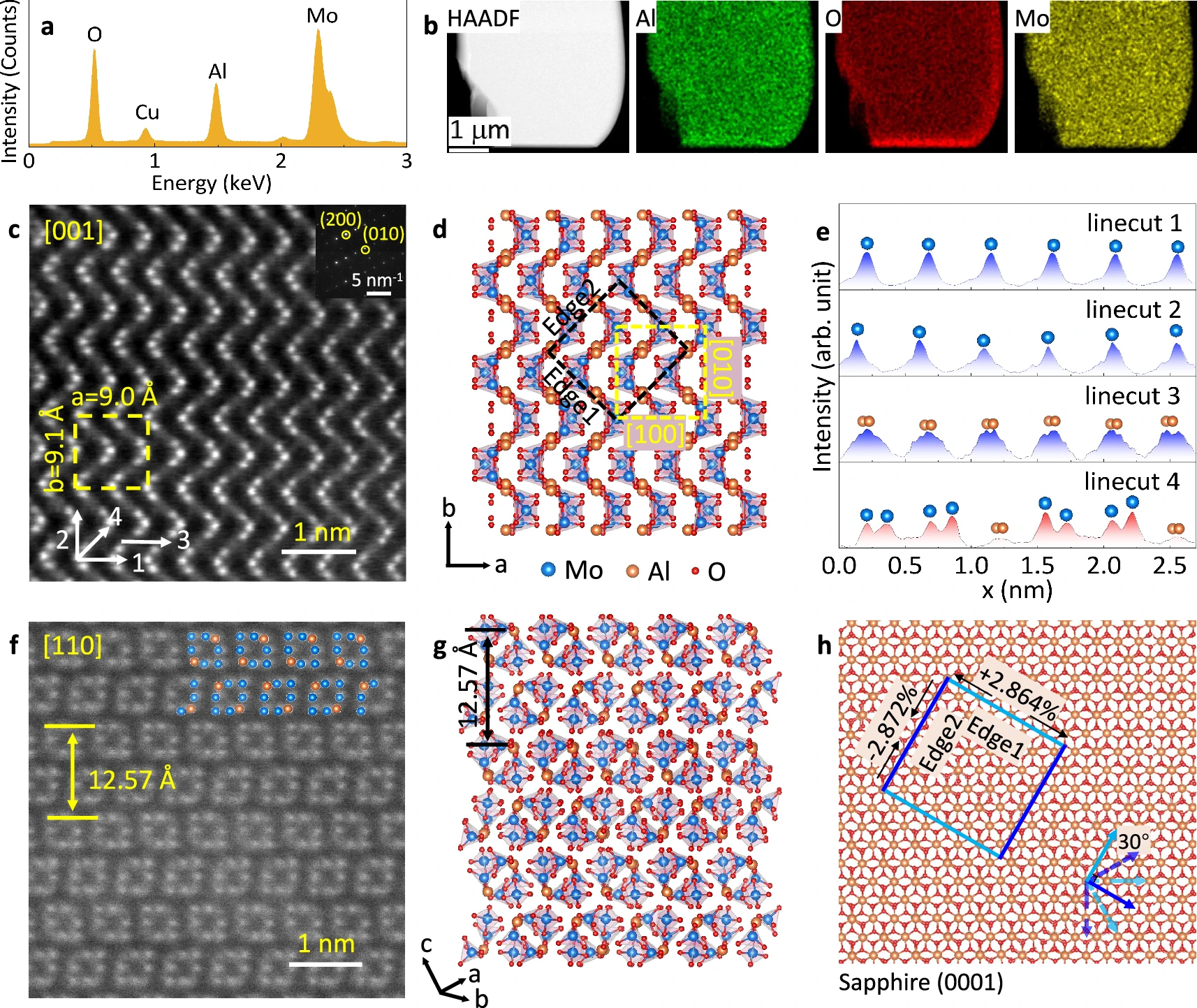

- STEM：HAADF图像显示周期性zig-zag原子结构，SAED呈现单套锐利衍射斑点，确认单晶质量
- EDX：元素面扫显示Al、Mo、O均匀分布，原子比接近2:3:12
外延关系与双轴应变：
Edge1方向（蓝宝石Al-O-O-Al周期）的晶格失配度+2.86%，为拉伸应变，Edge2方向（蓝宝石Al-Al周期）的晶格失配度-2.87%，为压缩应变。该双轴应变状态与蓝宝石表面的三重对称性一致，解释了薄片取向以30°倍数分布的现象。

AMO声子模式的拉曼光谱表征

采用532 nm激发激光，在30-1200 cm^-1范围内对AMO薄片进行拉曼光谱测量。

拉曼峰：
- 930-1050 cm^-1：Mo=O对称伸缩振动，来源于MoO₄四面体
- 270-400 cm^-1：O-Mo-O弯曲振动

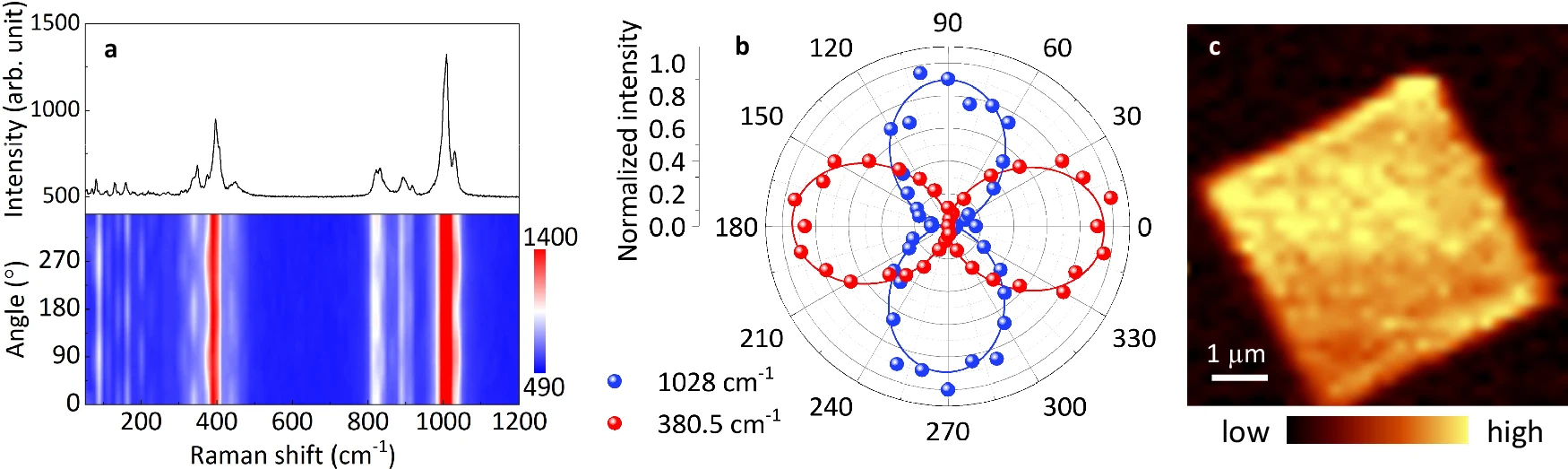

偏振拉曼：
*A_g*模式（380.5和1028 cm^-1）强度随偏振角呈周期性变化，这些各向异性光学声子模式被认为主导热导率和力学弹性的宏观各向异性。
空间均匀性验证：
在4.5×4.5 μm² AMO方形薄片上1001.8 cm^-1处的拉曼Mapping确认了声子振动的高空间均匀性。

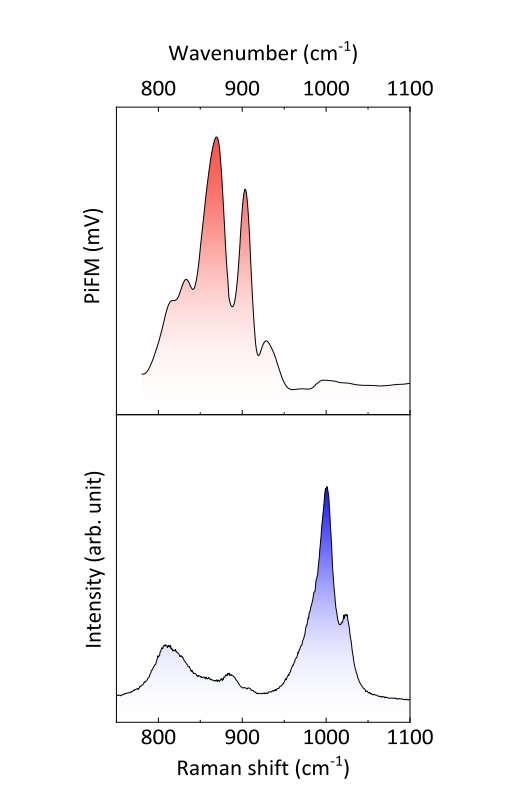

与PiFM光谱的关联：
800-1100 cm^-1光谱范围内，PiFM与拉曼散射光谱呈现一致响应，表明存在强光-声子相互作用。在此剩余射线带内，光子吸收有效激发光学声子，形成混合准粒子——声子极化激元（PhPs）。

为什么说PiFM与拉曼散射光谱呈现一致响应？
800-1100 cm^-1范围内PiFM和拉曼呈现一致响应，指的是两者在这个波段内都有信号、都能探测到光与声子的相互作用。这个波段恰好落在AMO的剩余射线带（Reststrahlen band）内，在此波段内光子吸收有效激发光学声子，形成声子极化激元（PhPs）。

两者峰位的理解：
两者探测的是不同种类的声子模式。对于AMO这类具有对称性晶格的材料，一个振动模式可能具有很强的拉曼活性但红外活性很弱，反之亦然。

PiFM揭示AMO中的声子极化激元传播

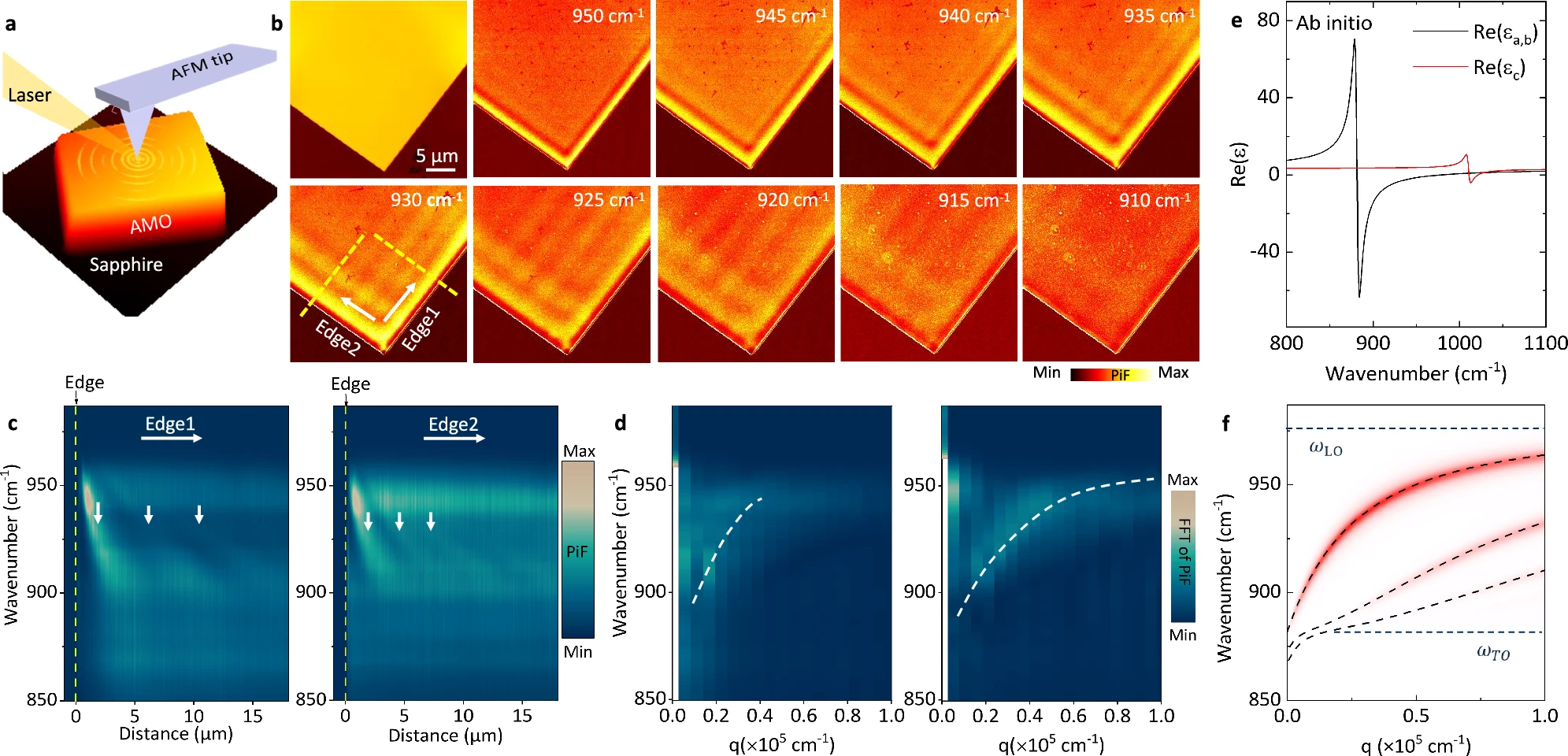

采用PiFM在纳米尺度上研究AMO薄片中的声子极化激元。

边缘发射极化激元：
在910-950 cm^-1范围内对AMO薄片进行空间成像，观察到边缘发射的声子极化激元——入射光场在样品边缘散射产生极化激元波，并向薄片内部传播。干涉图案随激发频率显著变化。
面内各向异性的定量证据：
沿edge1和edge2方向提取线轮廓（补充图7a），得到极化激元波长：
- 沿edge1方向：λ₁ = 6.5 μm
- 沿edge2方向：λ₂ = 4.3 μm
- 波长比 λ₁/λ₂ ≈ 1.33:1
该差异提供了面内各向异性的直接证据。由于edge1和edge2在晶体学上等价，均与[100]和[010]轴成45°，该各向异性不能归因于本征晶格不对称性，而是源于界面外延过程中蓝宝石衬底施加的双轴外延应变。通过测量相邻不同取向薄片的PiFM热点形状，得到中心矩形热点长宽比系统性地大于AFM形貌对应的几何长宽比，排除了几何形状的单纯贡献。
色散关系与II型双曲：

在850-990 cm^-1范围内采集edge1和edge2方向的线扫描PiFM光谱（图4c），光谱呈现一系列距离和能量依赖的条纹极大值，来源于针尖发射的极化激元场经边缘反射后与针尖背景场之间的干涉。

对线扫描数据进行快速傅里叶变换（FFT），得到动量空间中两个正交方向上的色散分支（图4d）。发现随着激发频率从900 cm^-1增加到970 cm^-1，极化激元波长系统性减小，这是II型双曲色散的特征标志。

理论验证方面：

DFT计算介电张量（图4e）：面内Re(ε_a,b)<0，面外Re(ε_c)>0，符号组合(-, -, +)确认为II型双曲
等频面计算（补充图10c）：930 cm^-1下，面内为双曲型等频面，面外为椭圆型
数值模拟色散曲线（图4f）：与解析解（虚线）和实验FFT结果吻合，验证了波矢-频率关系的正确性

双曲色散类型的判定规则：

类型	介电常数符号	等频面形状
I型	$\varepsilon_{\parallel} < 0$ , $\varepsilon_{\perp} > 0$ （1负2正）	双支双曲面
II型	$\varepsilon_{\parallel} > 0$ , $\varepsilon_{\perp} < 0$ （2负1正）	单支双曲面

薄片厚度对极化激元的影响：

补充图9显示，极化激元波长随薄片厚度的增加而增加，与强受限极化激元预期的厚度依赖色散关系一致。

腔模式与光场局域化：

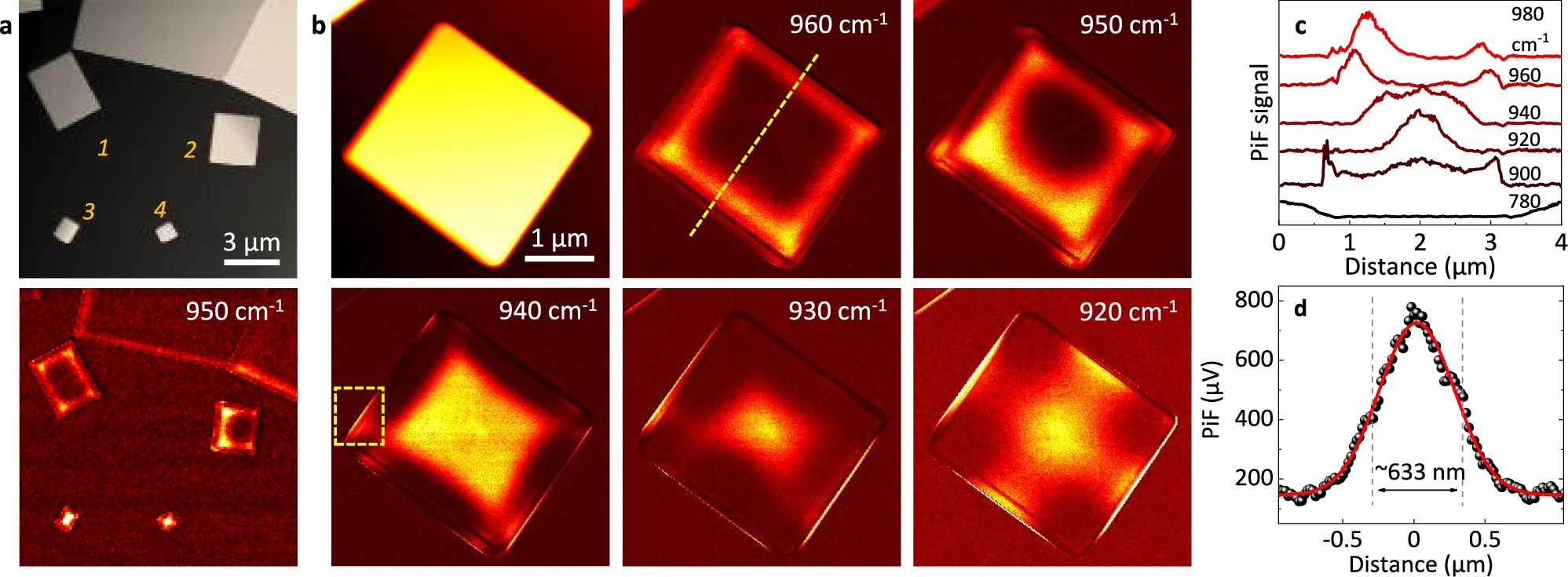

对具有可控横向尺寸的AMO薄片进行PiFM成像（图5a），在固定频率950 cm^-1下：
- 较大薄片（#1, #2）：暗中心区域被亮环环绕
- 较小薄片（#3, #4）：转变为中央单个亮斑
该尺寸依赖的模式演化证实横向尺寸是作为受限PhPs的关键腔体边界。
对270 nm厚、2.56 × 2.26 μm²薄片的详细频率扫描（图5b，920-960 cm^-1）：
- 960 cm^-1：极化激元高效发射，边缘亮起
- 950 cm^-1：亮环形成并逐步收缩
- 940到930 cm^-1：收缩为中央单个强热点
- 920 cm^-1：相邻边出现不对称新模式，进一步证实面内各向异性

为什么会发生以上图案演化？

法布里-珀罗共振：

把AMO薄片当成二维的法布里-珀罗（Fabry-Pérot）谐振腔。极化激元波在薄片的边缘之间来回反射，只有当波在腔内满足相位匹配条件，即往返一次的相位变化是2π的整数倍时，才能形成稳定的驻波，产生PiFM图像中看到的亮斑/亮环图案。谐振条件由两个因素共同决定：

薄片的几何尺寸，长、宽、厚度
极化激元的波长，由激发频率决定

固定薄片尺寸、改变激发频率时，实际上是在改变极化激元的波长，相当于在扫描谐振腔的共振条件。不同频率对应不同波长，从而激发不同阶数的腔模式，呈现出不同的场分布图案：

960 cm^-1，边缘亮起：在这个频率下，极化激元的波长与薄片尺寸不匹配，无法在腔体内形成有效的驻波共振。极化激元在边缘处被高效发射，PiFM信号主要集中在边缘，但能量很快向腔内传播并耗散，没有形成明显的干涉增强。
950到940 cm^-1，亮环形成并收缩：随着频率降低，极化激元波长增大，开始与薄片的几何尺寸满足共振条件。此时基态模式（l=0）被激发，在薄片内部，波腹出现在中心，波节出现在边缘附近，PiFM图像呈现“暗中心+亮环”的图案。
随着频率从950降到940 cm^-1，极化激元波长继续增大，共振条件变化导致亮环向中心收缩。
940到930 cm^-1，收缩为中央单个强热点：当频率降低到930 cm^-1时，极化激元的波长使得腔体中心恰好位于波腹位置，形成最强共振——薄片中心出现一个尺寸约633 nm（FWHM）的强热点，压缩比约17倍。
920 cm^-1，相邻边出现不对称新模式：当频率进一步降低到920 cm^-1时，波长继续增大，腔体开始支持更高阶的模式。由于AMO的面内各向异性，极化激元沿两个方向的波长不同，导致共振条件在相邻边上出现差异——表现为“不对称”的图案。

如果材料是各向同性的，频率变化只会改变图案的尺度，不会破坏其对称性，也再次证实了面内各向异性。

高阶模式识别：

图5b中黄色虚线矩形框内观察到周期显著小于基态模式的条纹，归因于高阶（l=1）极化激元模式。对930和940 cm^-1的条纹进行空间傅里叶分析，提取的面内波矢精确落在理论计算的l=1分支上（补充图11c）。尽管强横向受限导致在该小薄片中无法观测到l=0模式，理论分离 $Δq = q_{l=1} - q_{l=0} = πψ/d$ 给出的双曲优值ψ与从介电张量直接推导的值一致（补充图11d），确认了AMO中极化激元的双曲“定向传输”特征。

线轮廓（图5c, d）量化了这一演化过程，显示条纹间距随频率降低系统性减小。930 cm^-1下中央热点的半高全宽（FWHM）约633 nm，压缩比λ_IR/λ_p约17，凸显AMO在超分辨光子器件中的潜力。

高阶极化激元模式（l=1）是什么？

二维薄片中的驻波共振。

模式阶数 l	波腹数	波矢 q	条纹周期	现象
l=0（基态）	1个	较小	较大	大薄片中的亮环
l=1（一阶）	2个	较大	更小	黄色虚线框中的细小条纹

理论关系：

$\Delta q = q_{l=1} - q_{l=0} = \frac{\pi \psi}{d}$

其中 ψ 是“双曲优值”，d 是薄片厚度。

验证方法：

对细小条纹做空间傅里叶分析，提取波矢 q
结果精确落在理论计算的 l=1 分支上（补充图11c）
薄片太小无法观测到 l=0 模式，理论分离 Δq 与从介电张量直接计算的 ψ 值完全一致

证实了细小条纹来自 l=1 高阶模式。

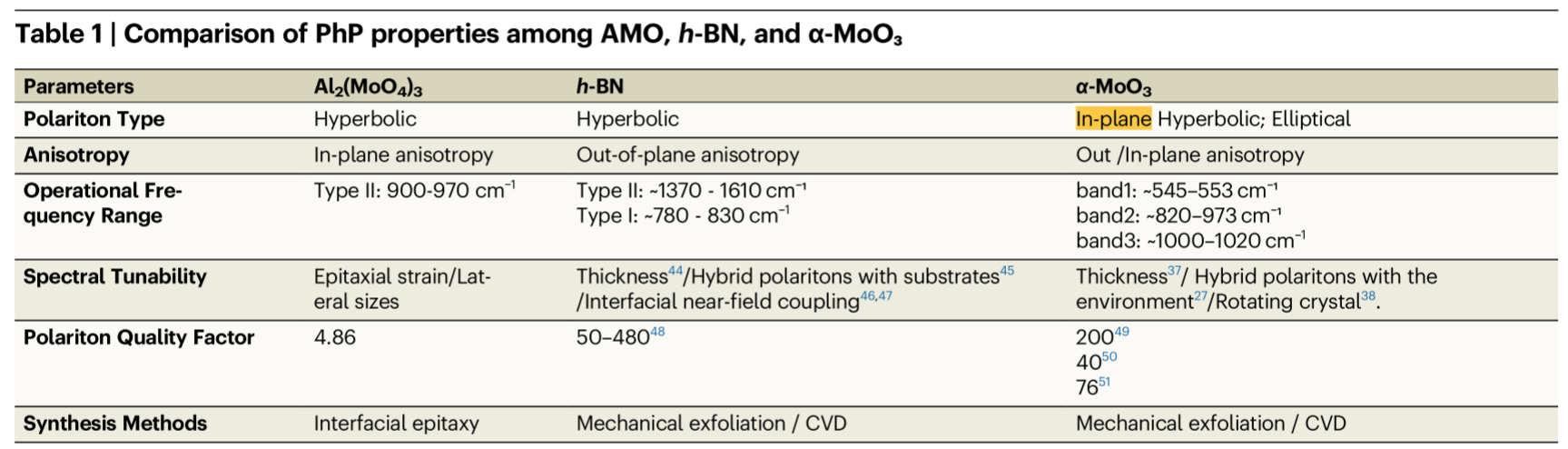

AMO与其他材料的PhP特性比较

AMO的优势：

光谱覆盖的互补性：填补了中红外波段（~900-970 cm^-1）的极化激元材料空白
独特的晶体对称性与面内各向异性：双轴外延应变赋予其独特的面内各向异性，且可通过应变工程进行调控
可规模化制备：界面外延策略可实现2英寸晶圆级生长，不同于hBN和α-MoO₃依赖的机械剥离法，通过使用水溶性Sr₄Al₂O₇作为牺牲生长基底，可实现对任意基底的可转移性
优异的稳定性：AMO具有良好的化学稳定性和热稳定性，在中红外波段应用中具有长期可靠性。

应用方向

超分辨光子器件

“The central hotspot at 930 cm^-1 has a full width at halfmaximum (FWHM) of approximately 633 nm, yielding a confinement factor (λ_IR/λ_p) of about 17. This strong confinement underscores AMO’s potential for sub-diffractional photonic devices such as superlenses or hyperlenses.This strong confinement underscores AMO’s potential for sub-diffractional photonic devices such as superlenses or hyperlenses.”

在AMO研究中，PiFM实验测得930 cm^-1下的光场压缩比高达17倍（自由空间波长10.75 μm对应极化激元波长~633 nm）。这种强约束凸显了AMO在亚衍射光子器件如超分辨成像透镜或超透镜中的潜力。

可设计的纳米光子器件

“The capability to engineer polaritonic behavior in AMO opens immediate opportunities for designing nanophotonic devices and positions strain-engineered ternary oxides as a frontier for exploring low-loss and tailorable light confinement across the mid-infrared to terahertz spectrum.”

“Tailoring AMO flake dimensions, as well as via biaxial strain epitaxy, offers a viable approach to modulate PhP interference and achieve configurable spatial distributions.”

AMO的极化激元干涉可通过薄片尺寸和双轴应变进行系统性调控，可以使用应变工程调控其光场局域行为，使其成为探索中红外到太赫兹波段低损耗、可调光场局域的候选平台。

中红外波段集成

“Moreover, the polariton modes in AMO flakes emerge within a spectral window of 900–970 cm^-1, which overlaps with the Reststrahlen band of α-MoO₃ while extending to slightly lower wavenumbers. This spectral region therefore complements the existing mid-infrared polaritonic landscape (e.g., hBN and α-MoO₃) by offering an additional material platform.”

AMO的工作波段在900-970 cm^-1（中红外），有效弥补了hBN、α-MoO₃等现有极化激元材料的光谱覆盖盲区。这意味着AMO可用于构建中红外波段的集成光路等。

总结

研究极化激元的意义

如何在纳米尺度上精确操控光？
- 声子极化激元能够在纳米波长尺度实现光场的局域化、定向传播和动态调控。
AMO材料体系优势：
- 提供了可规模化制备、应变可调的单晶平台
- 填补了中红外波段的极化激元材料空白
- 展示了17倍光场压缩的超强局域能力
- 为超分辨成像、纳米激光器等前沿光子器件开辟了新路径

部分图待补。
